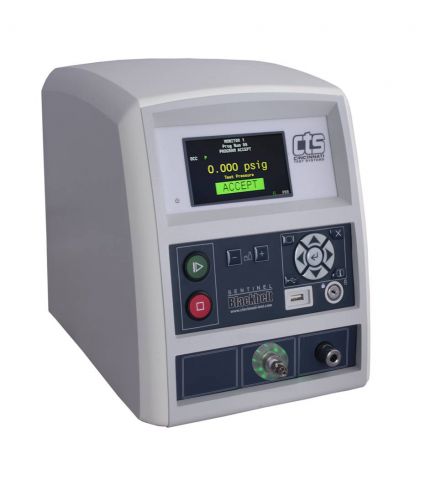

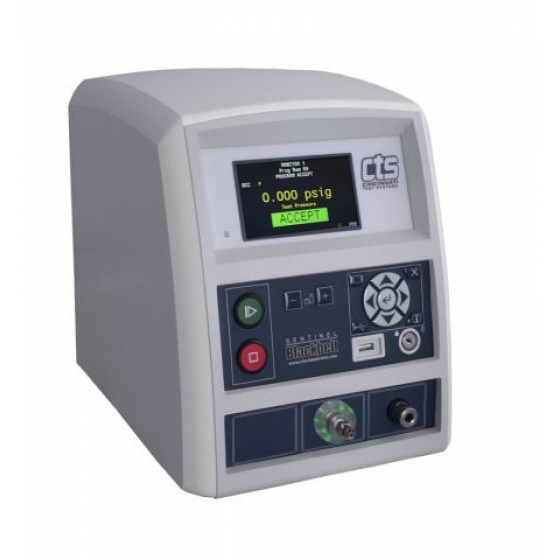

Blackbelt 是為最大性能和最小的空間要求而設計的精密式洩漏測試儀.辛辛那提測試系統有限公司的Blackbelt儀器採用從超過30年洩漏檢測經驗得出的先進的算法，來滿足客戶所要求的快速及精確的結果。
★獨特的參數自動調整功能
★自動校準功能
★RS232, USB & Ethernet介面
★彩色圖形顯示
多種檢測配置：
★壓力或真空衰減洩漏率
★壓力或真空變化
★壓力或真空變化率
★壓力或真空阻塞
★壓力或真空爆破測試<
★壓力或真空防水測試
儀器的靈活功能：
★不同的測試氣動模組可選<
★可執行各種不同的測試方法
★根據不同工件參數設定程式
★容許不同的計量單位切換
★所有的數位輸入和輸出可自行定義
★採用RS232和★通訊接口的方法連接工廠網路
★USB連接口可上傳、下載及儲存資料
99個可應用的工件程式：
★包括測試類型，時間，壓力參數，洩漏率，校準參數，測量單位和資料登錄／輸出選項。
自動設定：
★根據洩漏測試的綜合情況，自動確定最佳的測試週期以符合總週期要求。
自動校準：
★通過對標準測試件的測試分析，依靠內部的洩漏標準，自動地為每一組程式建立單位時間壓降和洩漏率（或流量）關係曲線。
環境漂移修正：
★由於環境條件和溫度變化的影響，檢測標準工件的微小壓力損失將會發生輕微的偏移，使用環境漂移修正可以解決這個誤差，從而保證了更好的檢測精度。
快速測試功能：
★對明顯的測試合格或者測試不合格產品，能在測試初期就給出判定結果，從而減少了測試時間。
自我檢測功能：
★包括內部氣路洩漏檢查，校正確認，感測器零點校正和調壓閥的調整。
台面式的機殼元件：
★包含了所有的電子和氣路組件
氣路模組：
★包括閥，感測器，洩漏標準孔和調壓閥。
感測器：
★絕對壓力感測器
高解析度24 位A/D 轉換器：
★提供快速、高重複性的測試（解析度達到感測器滿量程的0.00001%）
強大的監測和編程功能：
★通過儀器操作面板或者遠端電腦可對儀器進行操作，使用二進位數字字輸入（1 到6 的數位輸入），RS232 或者乙太網。
操作面板：
★操作介面簡單，易於操作和理解
高清晰度的彩色液晶顯示器：
★線條圖顯示檢測結果，數字檢測結果，測試參數，計數和統計
★光圈
★測試中：白／合格：綠／不合格：紅
簡易鍵盤
★包含開始、停止、更換程序、資訊及目錄選擇按鍵
通過RS232 和乙太網的高速通訊：
★包括測試參數，測試結果，計數資訊，測試統計，RS232 的傳輸頻率達到115200 。測試結果輸出格式是可選的。
壓力流：
★對於測試曲線圖，測試資料通過RS232 介面每0.01 秒輸出一次。
資料收集：
★最多保存5,000 個測試的洩漏／流量率的測試結果，壓力損失，測試壓力，時間，日期，及更多其他資訊。
夾具控制：
★夾具控制可應對簡單的應用，包括輸入啟動信號和工件檢測信號啟動檢測之前對工件封堵和退回。在每個工件程式內部都可以很簡單設置運行夾具控制。
標準的6 個輸入／3 個輸出數位介面：
★這些輸入和輸出在每個子程式內部都是獨立可編程的。
可編程的數位輸入：
★包括啟動，停止／復位，打開洩漏標準閥，工件就位，外部壓力開關回饋（在充氣環節結束之前），自動校準，保持，中斷/暫停， SPC 測試件，以及1-5 二進位元工件程式選擇。
可編程數位輸出：
★包括每次測試合格／不合格，工件合格／不合格，測試不合格極限的輸出，測試序列的步驟輸出， 1夾具封堵，1夾具退位，自動校準序列和壓力選擇。
規格：
各測試類型的氣路閥板選擇:
★小容積閥板
★超小型內容積（＜1cc），較小Cv閥
★可適用兩個壓力範圍：真空to 200 psig ／真空 to 500 psig
★測試管路接口：1/8” FNPT
★包含公母快速接頭
傳感器分辨率:
絕對壓力傳感器
★顯示測試壓力分辨率：預充氣、充氣和穩定期間，壓力分辨率為0.001單位
★顯示測試期間的壓力損失分辨率：為0.00001單位
★絕對壓力分辨率： 0.00005％壓力傳感器範圍（200psi量程分辨率為0.3Pa）
I/O電路板的電源要求
★提供獨立的電源
★24VDC-2.5A電流
控制輸入：
★6個晶體管輸入
控制輸出：
★3個固態繼電器
★輸入/輸出終端：
★6個輸入及3個輸出可用
★在子程序內部分配每個中端的輸入和輸出功能
輸入包括：
★啟動；停止/復位；工件就位；中斷/暫停；保持；外部壓力開關；自動校準；打開洩漏&標準；二進位程序選擇（1~5）；SPC測試工件；外部壓力反饋
輸出包括：
★工件合格；工件不合格；故障；嚴重洩漏；自動校準模式；自動校準漏孔；自動校準標準件；測試指示燈；壓力選擇；休息環節；預充氣環節；充氣環節；穩定環節；測試環節；排氣環節；低於下限；介於上下限之間；高於上限；測試通過；測試失敗；夾具1封堵；夾具1退位
儀器電源需求：
★120 VAC – 1 amps;
★230 VAC – 0.5 amps,
工件程序儲存器：
★最多可以保存99個工件程序
校準系統：
★NIST可追蹤的校準洩漏標準孔在指定的不合格標準的+5％/-0％之內，流量精確度為+-1.2％。可直接安裝在氣動閥板上
通訊：兩種方式
★TCP/IP（乙太網-遠程登錄和電子郵件）
★通過通訊板上內部的連接入口
★RS232（在操作面板前面的外部連接）
★115600, 57800, 33600, 19200, or 9600傳輸速率
★無奇偶校準位，8位，1個停止位，無流量控制
USB儲存器（FAT32格式）：
★資料上傳和下載
外殼：台面式設計
★金屬結構披覆合成薄板
★尺寸：11.25”h x 9”w x 15”d (28.5cm h x 23cm w x 38cm d)
★重量：14.6 lbs (6.6 kg)
使用環境條件：
★5~40℃
溼度：
★＜90％，無凝露
